L-għażla tal-protezzjonijiet korretti kontra s-sovratensjonijiet hija ċ-ċavetta għas-sigurtà u d-durabilità ta’ installazzjoni fotovoltajka. Anke l-aqwa inverter jew pannelli mhumiex reżistenti għall-effetti tas-sovratensjonijiet li jinqalgħu minħabba skariki atmosferiċi jew fenomeni ta’ switching.
Għalhekk, minbarra l-protezzjonijiet infushom, daqshekk ieħor importanti huwa l-ertjar korrett tagħhom – kemm it-tip kif ukoll is-sezzjoni tal-kondutturi jagħmlu differenza.

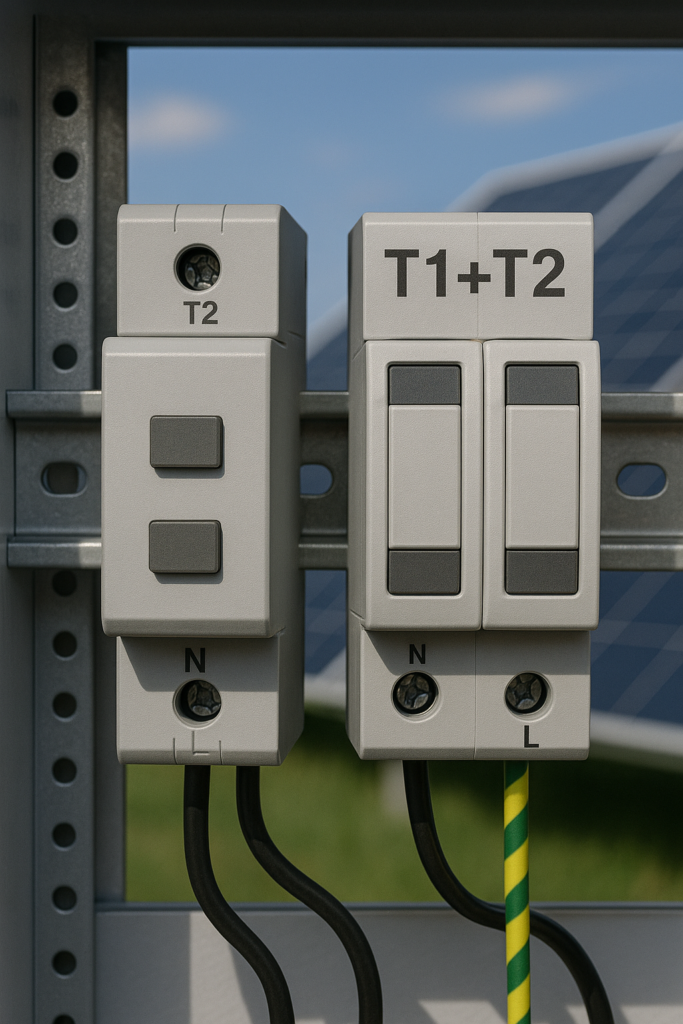

Meta nużaw protezzjonijiet tat-tip T2
Limitaturi ta’ sovratensjoni T2 (tip 2) jiġu mmuntati f’installazzjonijiet mingħajr riskju ta’ daqqa ta’ sajjetta diretta, jiġifieri meta:
- il-bini m’għandux sistema ta’ protezzjoni kontra s-sajjetti (LPS),
- is-saqaf huwa magħmul minn materjal mhux konduttiv (eż. madum taċ-ċeramika, membrana/bitum, shingles, lavanja),
- il-kostruzzjoni PV mhijiex imqabbda mal-ertjar tas-sistema kontra s-sajjetti.
F’dan il-każ, il-protezzjoni T2 tipproteġi kontra sovratensjonijiet indiretti u indotti, li jistgħu jseħħu meta s-sajjetta tolqot qrib il-bini jew in-netwerk tal-enerġija elettrika.
Meta nużaw protezzjonijiet tat-tip T1+T2
Limitaturi T1+T2 huma meħtieġa fejn hemm riskju ta’ skarika diretta ta’ sajjetta – jiġifieri meta:
- l-oġġett għandu sistema ta’ protezzjoni kontra s-sajjetti,
- il-kostruzzjoni PV hija konnessa b’mod metalliku (galvaniku) mal-LPS jew mal-ertjar,
- is-saqaf huwa metalliku (pjanċa trapetżojdali, “metal roof tiles”) u joħloq konnessjoni mal-kostruzzjoni PV,
- il-kablaggi DC jgħaddu inqas minn 0,5 m ’il bogħod minn elementi tal-protezzjoni kontra s-sajjetti.
T1+T2 jipproteġi kontra l-effetti ta’ skariki diretti u indiretti, għalhekk jintuża kemm fuq in-naħa DC kif ukoll fuq in-naħa AC.
Regola prattika:
Jekk fuq is-saqaf intuża limitatur T1+T2, allura fil-bord/distribuzzjoni AC għandu wkoll jiġi mmuntat T1+T2, biex tinżamm il-koordinazzjoni tal-protezzjoni fuq iż-żewġ naħat tal-inverter.
Ripetizzjoni tal-protezzjonijiet f’strings twal
Jekk id-distanza bejn il-moduli PV u l-inverter taqbeż l-10 m, il-protezzjonijiet kontra s-sovratensjonijiet DC għandhom jerġgħu jitqiegħdu fil-bidu u fit-tmiem tas-string:
- sett wieħed ħdejn il-pannelli (f’kaxxa ta’ string PV),
- sett ieħor ħdejn l-inverter.
B’dan il-mod, l-enerġija tas-sovratensjoni tixtered b’mod effettiv u l-wajers DC u l-apparati jkunu protetti tul it-triq kollha.
Għażla tas-sezzjoni tal-kondutturi tal-ertjar – 6 mm² jew 16 mm²?
L-effettività tal-limitaturi tas-sovratensjoni tiddependi mhux biss mit-tip tagħhom, iżda wkoll minn ertjar korrett. Konduttur tal-ertjar rqiq wisq jista’ ma jwassalx ’il barra l-enerġija tal-impuls, u konduttur twil wisq jew imqiegħed ħażin iżid l-impedenza tat-triq ta’ protezzjoni.
Kejbil flessibbli 6 mm² Cu
Jintuża f’installazzjonijiet mingħajr LPS (protezzjoni kontra s-sajjetti), jiġifieri fejn:
- ir-riskju ta’ skarika diretta huwa baxx,
- jintużaw protezzjonijiet tat-tip T2,
- il-kondutturi tal-ertjar għandhom tul qasir (sa ftit metri),
- il-kostruzzjoni PV tinqabad ma’ elettrodu ta’ ertjar lokali jew mal-barra prinċipali ta’ equipotenzjal PE.
Eżempju: installazzjoni fuq dar privata b’saqaf ta’ madum, mingħajr sistema kontra s-sajjetti – kejbil Cu 6 mm² huwa biżżejjed.
Kejbil flessibbli 16 mm² Cu
Jintuża f’installazzjonijiet b’sistema ta’ protezzjoni kontra s-sajjetti (LPS) jew fejn:
- il-kostruzzjoni PV hija marbuta ma’ elementi tal-protezzjoni kontra s-sajjetti,
- jintużaw protezzjonijiet tat-tip T1 jew T1+T2,
- il-bini għandu saqaf metalliku jew struttura tal-azzar,
- hemm il-possibbiltà li jgħaddi parti mill-kurrent tas-sajjetta.
Eżempju: hangar b’saqaf ta’ pjanċa trapetżojdali u sistema kontra s-sajjetti – kejbil Cu 16 mm² bħala konnessjoni bejn il-kostruzzjoni PV u l-ertjar huwa obbligatorju.
Prattiki tajbin ta’ ertjar
- Mexxi l-kondutturi tal-ertjar bl-iqsar u l-aktar triq dritta, tevita loops u kurvi qawwija.
- Agħmel konnessjonijiet durabbli u reżistenti għall-korrużjoni – preferibbilment b’klampi tal-istainless steel jew konnessjonijiet brazed/welded.
- Assigura li l-ertjar tad-DC, tal-AC u tal-kostruzzjoni PV huma marbuta flimkien u għandhom punt ta’ referenza komuni tal-potenzjali (Barra Prinċipali tal-Ertjar – GSU).
Sommarju
| Element | Tip ta’ bini / saqaf | SPD rakkomandat | Sezzjoni tal-ertjar |
|---|---|---|---|
| Dar privata mingħajr LPS, saqaf ta’ madum/membrana/shingles | Saqaf mhux konduttiv | T2 (DC u AC) | 6 mm² Cu |
| Bini b’sistema kontra s-sajjetti jew saqaf metalliku | Saqaf konduttiv / LPS | T1+T2 (DC u AC) | 16 mm² Cu |
| Distanza moduli–inverter > 10 m | String twil | SPD DC ripetuti | Kif hawn fuq (skont LPS) |
B’kollox:
Il-protezzjoni kontra s-sovratensjonijiet ta’ sistema PV taħdem b’mod effettiv biss jekk tkun komprensiva, ikkoordinata u ertjata b’mod korrett.
