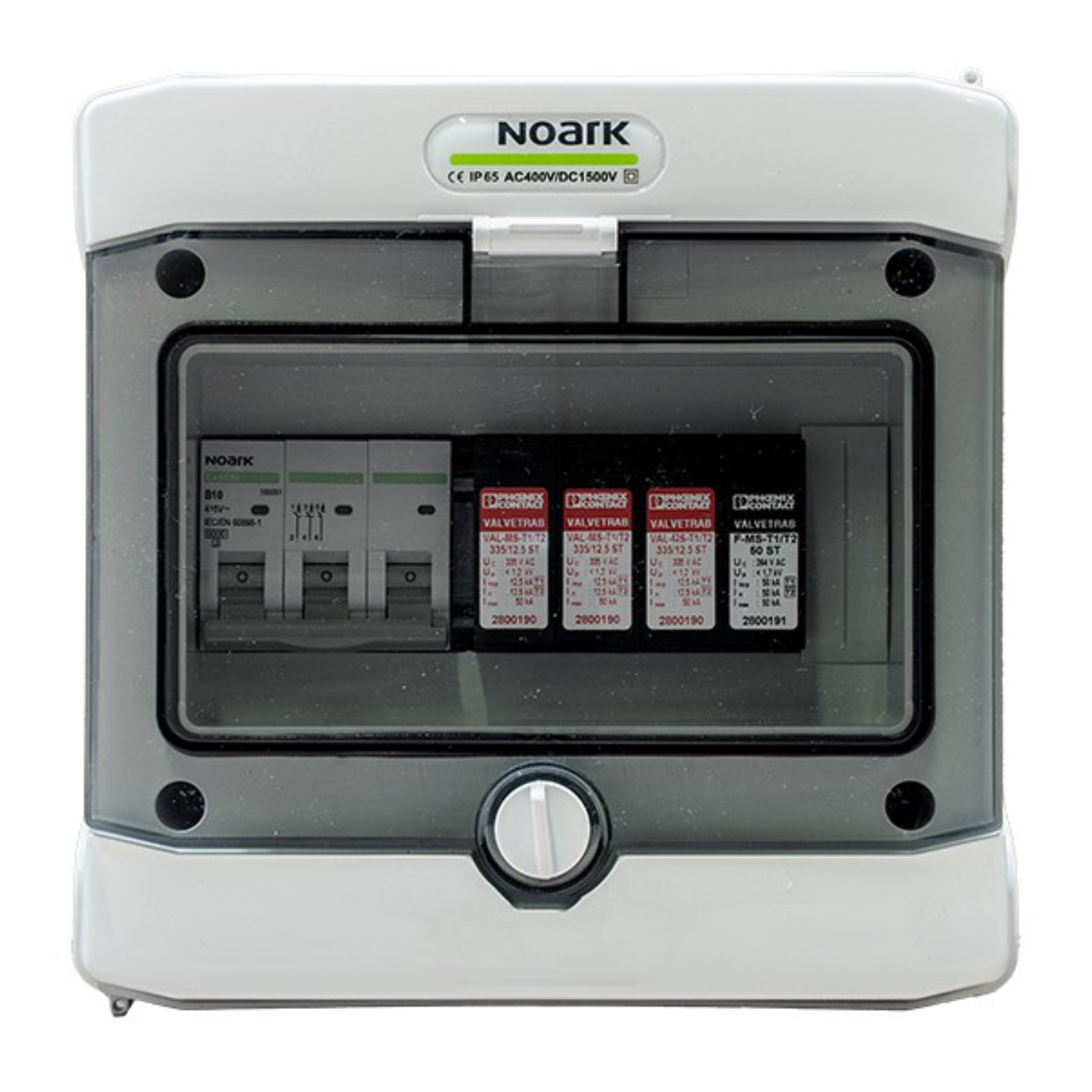

Pannell ta’ distribuzzjoni – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
Dettalji tal-prodott
| Manifattur | |
|---|---|
| Piż | 2,04 kg |
| CN | 85381000 |
Pannell ta’ qsim NOARK SHP-232 AC
Is-SHP-232 AC huwa limitatur modulari ta’ surtjata AC tat-tip T1/T2 integrat ma’ swiċċ awtomatiku kontra ż-żieda fil-kurrent, maħsub biex jipproteġi installazzjonijiet fotovoltaiċi mis-sekwenzi ta’ surtjati. L-apparat għandu grad ta’ protezzjoni IP65, reżistenza għall-irradjazzjoni UV u huwa pront għall-konnessjoni, u jipprovdi sigurtà u affidarjetà għas-sistema.
Karatteristiċi ewlenin ta’ SHP-232 AC:
- Limitatur ta’ surtjata integrat tat-tip T1/T2 u swiċċ awtomatiku kontra ż-żieda fil-kurrent Noark B16A 3P.
- Vultaġġ nominali tal-iżolazzjoni U: 400 V AC, 1500 V DC.
- Grad ta’ protezzjoni IP65 u reżistenza għall-irradjazzjoni UV.
- Kostruzzjoni modulari bi possibbiltà ta’ konnessjoni minn fuq jew minn taħt.
- Kapaċità nominali tal-qsim tal-swiċċ awtomatiku Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Kurrent nominali tal-limitatur ta’ surtjata Imax (8/20) μs: 50 kA.
- Garanzija: 5 snin.
Għal min hi għażla tajba?
Is-SHP-232 AC huwa soluzzjoni ideali għal installaturi u sidien ta’ sistemi fotovoltaiċi li jfittxu protezzjoni kompleta kontra surtjati. Grazzi għall-grad għoli ta’ protezzjoni IP65 u r-reżistenza għall-UV, l-apparat huwa adattat għall-installazzjoni f’kundizzjonijiet esterni diffiċli, u jagħmilha għażla eċċellenti għal installazzjonijiet residenzjali u kummerċjali fejn il-protezzjoni fit-tul tal-apparat hija essenzjali.
| PARAMETRI BAŻIĊI | |
|---|---|
| Mudell | SHP-232 AC |
| Numru ta’ poli | 8 |
| PARAMETRI ELETTRIĊI U MEKANIĊI TAL-KAXXA | |
| Dimensjonijiet tal-kaxxa mingħajr glands u MC4 (L|W|H) (mm) | 120.00 | 202.00 | 201.00 |
| Konformi ma’ | EN 60670-1, EN 62208 |
| Livell ta’ protezzjoni | IP65 |
| Klassi ta’ protezzjoni | II |
| Vultaġġ nominali tal-iżolament U₁ (V) | 400 V AC, 1500 V DC |
| Prova bil-pinna sħuna (°C) | 650°C |
| Reżistenza għall-impatt | IK08 |
| Reżistenza għall-UV | Iva |
| Plastik riċiklabli | mingħajr alogenu |
| Temperatura operattiva (°C) | -25°C do +60°C |
| SPEĊIFIKAZZJONIJIET DETTALJATI | |
| Protettur kontra kurrent żejjed (MCB) | |
| Manifattur / Mudell | Noark / Ex9BN 3P B16 |
| Kurrent nominali (A) | 16 A; 3-F |
| Vultaġġ nominali tal-konnessjoni Ue (V) | 230/415 V AC |
| Minimu vultaġġ (V) | 72 V DC fuq kull pol (1P, 2P), 48 V DC fuq kull pol (3P, 4P) |
| Vultaġġ ta’ impatt Uimp (kV) | 6 kV |
| Kapaċità nominali tal-qasma Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Vultaġġ nominali tal-iżolament U₁ (V) | 690 V AC |
| Numru ta’ poli | 3 |
| Frekwenza (Hz) | 50/60 Hz |
| Karatteristika | B |
| Konformi ma’ | IEC/EN 60898-1, IEC/EN 60947-2 |
| Ħajja mekkanika (operazzjonijiet) | 20 000 |
| Ħajja elettrika (operazzjonijiet) | 10 000 |
| Klassi ta’ limitazzjoni tal-enerġija | 3 |
| Kategorija ta’ użu | A |
| Direzzjoni tas-sors tal-enerġija | Kwalunkwe (min fuq jew minn taħt) |
| Protezzjoni kontra żieda ta’ vultaġġ AC (SPD) | |
| Manifattur / Mudell | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Konformi ma’ | EN 61643-11 / IEC 61643-11 |
| Klassi tat-test IEC | I / II, T1 / T2 |
| Sistemi ta’ fornitura skont IEC | TT, TN-S |
| Numru ta’ poli | 4 |
| Linji ta’ protezzjoni | L-N, L-PE, N-PE |
| Direzzjoni ta’ azzjoni | 3L-N & N-PE |
| Vultaġġ nominali Un (V) | 240/415 V AC |
| Frekwenza nominali fN (Hz) | 50 Hz (60 Hz) |
| Massimu vultaġġ ta’ operazzjoni Uc (L-N) (V AC) | 335 V AC |
| Massimu vultaġġ ta’ operazzjoni Uc (L-PE) (V AC) | 335 V AC |
| Massimu vultaġġ ta’ operazzjoni Uc (N-PE) (V AC) | 264 V AC |
| Kurrent nominali tal-ħruġ I (A) | 80 A |
| Kurrent tal-konnessjoni ta’ protezzjoni |PE (mA) | ≤ 5 ΜΑ |
| Konsum ta’ potenza f’mod stand-by Pc (mVA) | ≤ 810 mVA |
| Kurrent nominali ta’ skarika I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Massimu kurrent ta’ skarika Imax (8/20) μs (kA) | 50 kA |
| Kurrent tat-test tal-maltemp (10/350) µs, ċarġ (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Kurrent tat-test tal-maltemp (10/350) µs, enerġija speċifika (kJ/Q) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Kurrent tat-test tal-maltemp (10/350) µs, valur tal-quċċata limp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Kurrent totali skarjat Itotal (8/20) μs (kA) | 50 kA |
| Kurrent totali skarjat Itotal (10/350) μs (kA) | 50 kA |
| Kapaċità ta’ qbiż tal-kurrent sussegwenti Ifi (N-PE) (kA) | 50 kA |
| Reżistenza għall-qasma ISCCR (kA) | 100 A |
| Livell ta’ protezzjoni Up (L-N) (kV) | ≤ 1,2 kV |
| Livell ta’ protezzjoni Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Livell ta’ protezzjoni Up (N-PE) (kV) | ≤ 2 kV |
| Vultaġġ residwu Ures (L-N) (kV) | ≤ 1,7 kV |
| Vultaġġ residwu Ures (L-PE) (kV) | ≤ 1,2 kV (przy In) |
| Vultaġġ residwu Ures (N-PE) (kV) | ≤ 1,2 kV (przy 5 kA) |
| Sopravivenza TOV għall-U₁ (L-N) (V AC) | 415 V AC (5s) |
| Sopravivenza TOV għall-U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Ħin ta’ reazzjoni t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Ħin ta’ reazzjoni t₁ (L-PE) (ns) | ≤ 25 ns |
| Ħin ta’ reazzjoni tд (N-PE) (ns) | ≤ 100 ns |
| Massimu protezzjoni preliminari f’installazzjonijiet passanti (A) | 80 A (gG 16 mm²) |
| Massimu valur tal-fużibbli f’installazzjonijiet radjali (A) | 160 A (gG) |
| Massimu kurrent ta’ skarika Imax (8/20) μs (kA) | 65 kA |
| INFORMAZZJONI ĠENERALI | |
| Garanzija (snin) | 5 |
| Lesta għall-konnessjoni | Iva |
| Piż (kg) | 1.740 KG |
